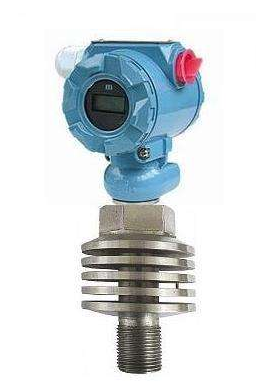

產品概述/Product overview----------------------------------------------------------◆◆

本產品廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位，實現對流體壓力的測量，并適用于各種場合環境及各種腐蝕性流體。

工作原理/working principle-----------------------------------------------------------◆◆

過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，再經V/A轉換器的轉換，轉換為與輸入壓力成線性對應關系的（4~20）mA標準電流輸出信號。

產品特點/Product features-----------------------------------------------------------◆◆

◆準確度高、穩定性好。除進口原裝傳感器已用激光修正外,還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。 ◆可靠的機械保護IP65和防爆保護 ⅡCT6，可用于各種惡劣環境。 ◆可用于測量粘稠、結晶和腐蝕性介質。 ◆4~ 20mA DC標準電流信號輸出，二線制工作，帶負載抗干擾能力強。 ◆體積小、重量輕，安裝、調試、維護、使用方便。

產品參數/Product parameters-------------------------------------------------------◆◆

精 度0.1%F·S 0.25% F·S 0.5% F·S測量范圍-95KPa～60MPa間任選測量介質液體、氣體、蒸汽存貯溫度-40～125℃電源電壓12~24V DC使用溫度-10～80℃防腐材料316L不銹鋼溫度影響＜0.02%/℃負載電阻≤750Ω過載能力量程的1～2倍機械保護IP65濕 度≤95%RH輸 出二線制 4～20mA DC關聯設備EXZ231B型安全柵重 量＜1Kg零點溫度系數小于0.02%/℃滿程溫度系數小于0.02%/℃電源電壓24V DC防爆等級iaⅡCT5

物理性能/physical property-------------------------------------------------------◆◆

隔離膜片316不銹鋼接觸介質連接件不銹鋼O型環丁晴橡膠外殼鋁合金外殼噴涂環氧樹脂過程連接方式1/2NPT外螺紋 M20×1.5外螺紋電氣連接電纜孔為Φ8重量約1kg

安裝使用注意事項/Installation usage consideration----------------------------------◆◆◆當選用本安防爆型變送器時，應同時選用相應的安全柵。 ◆變送器的安裝地點，應盡量遠離大功率的電器設備，以避免電磁感應的干擾，影響本安型變送器的性能。 ◆搬運和安裝變送器時應輕拿輕放，以免影響本安電路的性能。 ◆變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。 ◆變送器設有接線螺釘，接地導線需牢固，且接地電阻不大于2Ω。 ◆維修時切斷本安電路的電源，在非危險區進行檢修。 ◆維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。
